Kao osnovna elastična komponenta sistema šinskih pričvršćenja, međunarodne željezničke elastične obujmice su standardizirane oko četiri osnovne dimenzije: materijali, performanse, testiranje i primjena. Cjelokupni okvir predstavlja strukturu „međunarodno prihvaćenih standarda koji vode put, regionalnih standarda koji pružaju detalje i nacionalnih standarda koji se prilagođavaju različitim situacijama“. Njihova osnovna funkcija je reguliranje dizajna, proizvodnje, testiranja i upotrebe elastičnih obujmica, osiguravajući zamjenjivost, sigurnost i trajnost u različitim zemljama i željezničkim prugama, pokrivajući različite scenarije željeznice, uključujući konvencionalne, teške{2}}teške i brze-zeljeznice. Trenutno su međunarodni standardi za elastične kopče za željeznicu uglavnom podijeljeni u tri kategorije: međunarodno prihvaćeni standardi, regionalno jedinstveni standardi i standardi specifični za velike zemlje. Ovi standardi se međusobno nadopunjuju, svaki sa svojim fokusom, zajedno čineći potpuni međunarodni sistem standarda.
1. Standardi koji se odnose na Međunarodnu organizaciju za standardizaciju (ISO).
1. Standardi koji se odnose na Međunarodnu organizaciju za standardizaciju (ISO).
Osnovni fokus je na ispitivanju materijala elastičnih traka i testiranju sistema zatvarača, što je osnova za globalnu proizvodnju i testiranje elastičnih traka. Uglavnom uključuju:
- Serija ISO 22074: "Primjena na željeznici-Tragovi-Metode ispitivanja sistema učvršćenja" pojašnjava procedure testiranja i standarde prosuđivanja za ključne indikatore kao što su pritisak kopče, krutost podizanja, vijek trajanja i performanse izolacije. To je osnovna opća specifikacija za verifikaciju performansi klipova.
- ISO 5948: "Standard za ispitivanje opružnog čelika" propisuje hemijski sastav, mehanička svojstva, metalografsku strukturu i druge zahtjeve opružnog čelika koji se koristi za opružne šipke, i pruža jedinstveni standard za izbor materijala opružnih šipki.
Opis proizvoda
2. Relevantni standardi Međunarodne unije željeznica (UIC) Posebno dizajnirani za komponente željezničkih pruga, ovi standardi bolje zadovoljavaju stvarne operativne potrebe željeznica i služe kao osnovna osnova za međunarodnu željezničku saradnju. Oni uglavnom uključuju: - UIC 860 seriju: "Opći tehnički uvjeti za šinske učvršćivače", koja pokriva principe dizajna, tolerancije dimenzija, površinsku obradu i zahtjeve za ugradnju elastičnih obujmica i pojašnjava zahtjeve kompatibilnosti između elastičnih obujmica i šina i gvozdenih jastučića, i primjenjiv je na različite međunarodne tračne linije UIC{14} "Specifikacija za ispitivanje na zamor šinskih učvršćivača" fokusira se na metodu ispitivanja izdržljivosti elastičnih obujmica, zahtijevajući da elastične obujmice ne pokazuju pukotine ili kvarove pod određenim cikličkim opterećenjima kako bi se osigurala operativna pouzdanost.
3. Evropski standardi (EN)
Željezničke mreže u evropskim zemljama su međusobno jako povezane i imaju visoke standarde ujednačenosti. Osnovni standardi su ekvivalentni usvajanju ili usavršavanju međunarodnih standarda i primjenjivi su na evropske zemlje i zemlje koje usvajaju evropske tipove željeznica. Uglavnom uključuju:
- Serija EN 13481: "Primjena na željeznici-Tračnice-Zahtjevi za performanse za sisteme učvršćenja" je osnovni standard za evropske kopče i podijeljen je na tri dijela: Dio 1 (opći zahtjevi), Dio 2 (pričvršćivači za šine s balastom, pojašnjavajući pokazatelje performansi kao što su uobičajeno korišteni modeli brze kopče klase C, brzi modeli s kopčom bez Dio C), za-brze željeznice i teške-pruge).
- Prateći standardi: njemački DIN standard (DIN 17221 "Specifikacija opružnog čelika", DIN EN 13481, ekvivalentan evropskom standardu), britanski BS standard (BS EN 13481, ekvivalent evropskom standardu), koji dodatno usavršava proizvodni proces i detalje ispitivanja.
4. Sjevernoamerički standard Sa američkim i kanadskim željeznicama kao jezgrom, prilagođava se karakteristikama pruge teških opterećenja i velikih osovinskih opterećenja u Sjevernoj Americi. Standardi se fokusiraju na praktičnost i izdržljivost. Uglavnom uključuju: - AREMA standarde (American Railway Engineering and Maintenance Association): Poglavlje 3 "Struktura kolosijeka" "Priručnika za željeznički inženjering" pojašnjava pritisak izvijanja, vijek trajanja i materijalne zahtjeve za elastične šipke. Obično se koristi opružni čelik AISI 6150, koji propisuje da pritisak izvijanja elastičnih šipki mora dostići 10-15kN, a vijek trajanja zamora ne smije biti manji od 3×10⁶ puta. - ASTM standardi: ASTM A232 "Spring Steel Specification" i ASTM Method testa tehničke podrške opruge i testiranje performansi, a koriste se zajedno sa standardima AREMA. ### 3. Glavni standardi{16}}specifični za državu (prilagođeni nacionalnim uslovima, karakteristične karakteristike) Svaka zemlja kombinuje svoje karakteristike rada železnice (kao što su brza-brzina šina, teško osovinsko opterećenje, specifikacije tipa šine) i formuliše sopstvene standarde na osnovu međunarodnih i regionalnih standarda i modela kako bi se pojasnili specifični tehnički zahtevi koje je koristila da bi se pojasnili opšti tehnički zahtevi u zemlji zadovoljava potrebe sopstvenih linija.

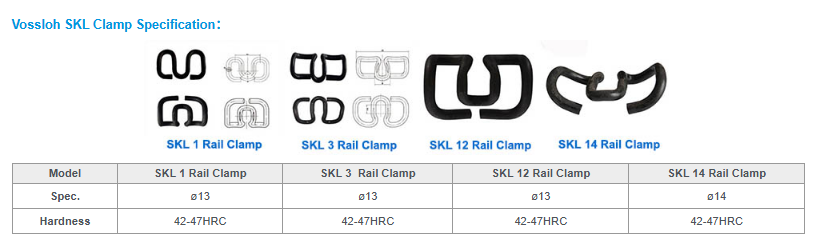

5. Njemački standard (podržava Vossloh sistem) Zasnovano na njemačkom Vossloh sistemu pričvršćivača, razvijen je ekskluzivni standard elastične trake, koji sadrži stepenovanje pritiska na pritisak, koji je prikladan za željezničke pruge u evropskim zemljama i mnogim zemljama širom svijeta: - Osnovni standardi: EN 10089 (Spring Steel Specification177, tehnički zahtjevi za oprugu, SKL2222222) serije opruga (SKL 12/15/18), među kojima SKL 15 opružne šipke imaju pritisak kopče od 15 kN, pogodne su za UIC60 šine, i najrasprostranjeniji su. 6. britanski standard (podržava Pandrol sistem) Britanski Pandrol sistem zatvarača fokusira se na zahtjeve za teške-zahtjeve i brzu instalaciju. Osnovni standard je BS EN 13481. Istaknute kopče uključuju PR seriju (visok pritisak izvijanja, pogodan za teške-željeznice), sistem Fast Clip (pre-sastavljene kopče, podržavaju mehanizovanu instalaciju) i Nabla kopče (dizajn u obliku oštrice{16}}, pogodan za specifične i).
7. Standardi drugih zemalja/regiona - Japan: JIS E 1115 "Standard za pričvršćivanje na traci", sa serijom obujmica tipa E-, pogodan za japanske uskotračne i brze željezničke pruge Shinkansen{4}}, fokusirajući se na lagane i elastične adaptacije. - 13 Tech Rail, Gdi5, Rusija: Pričvršćivači", koji je prilagođen ruskim linijama širokog kolosijeka, pojašnjava materijal, veličinu i zahtjeve za zaštitu od korozije elastičnih traka, te je usklađen sa ruskim standardnim šinama i željeznim podložnim pločama. - Australija: AS 1085.14 "Standard za pričvršćivače na traci", prilagođen australijskim teškim-ima zahtjevima za otpornost na koroziju i otpornost na vučnu šinu na tračnici barovi.
8. Kineski standardi (TB/T serija)
Prilagođavajući se diferenciranim potrebama kineskih konvencionalnih,-brzih i teških{1}}željeznica, formiran je kompletan sistem elastičnih šinskih standarda, čija jezgra uključuje:
- Serija TB/T 3065: Opruge za pričvršćivanje za željeznicu (najnovija verzija TB/T 3065-2020), pokrivajući najčešće korištene opruge kao što su tip I, tip II i tip III, i specificirajući silu pričvršćivanja, hod opruge i zahtjeve za materijalom za različite opruge (obično 60Si2MnSi2 i čelik od 60Si2MnA).
- TB/T 3395.3-2015: Specijalni standard za brze šinske elastične obujmice-koji postavlja veće zahtjeve za elastičnost, vijek trajanja i izolacijske performanse elastičnih šinskih obujmica bez balasta i pogodan je za željezničke pruge velike brzine sa brzinama od 350km/
U praksi, mnogi željeznički projekti daju prioritet UIC i EN standardima kako bi se osigurala{0}}granična kompatibilnost. Nacionalni standardi pružaju dodatne smjernice za specifične uslove rada. Sve u svemu, standardizacija elastične kopče obuhvata izbor materijala, konstrukcijski dizajn i performanse zamora, pružajući čvrstu osnovu za sigurne i pouzdane željezničke operacije širom svijeta.
